01
主力成熟方案

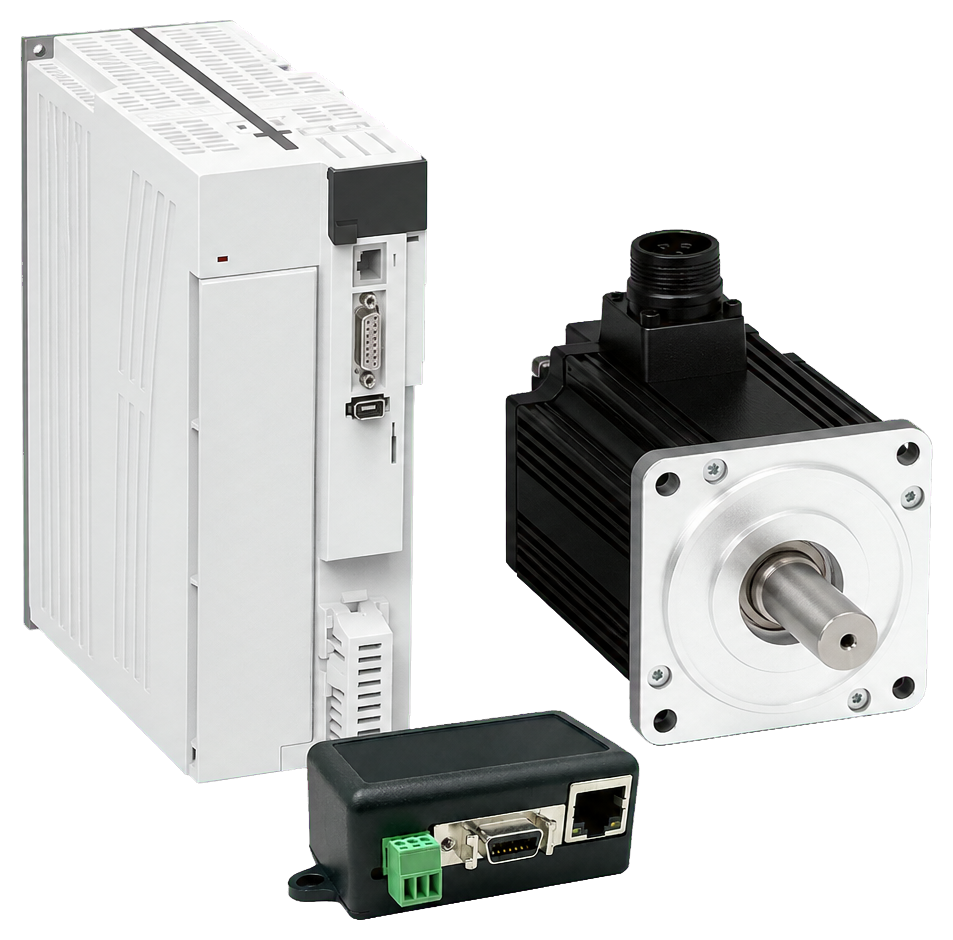

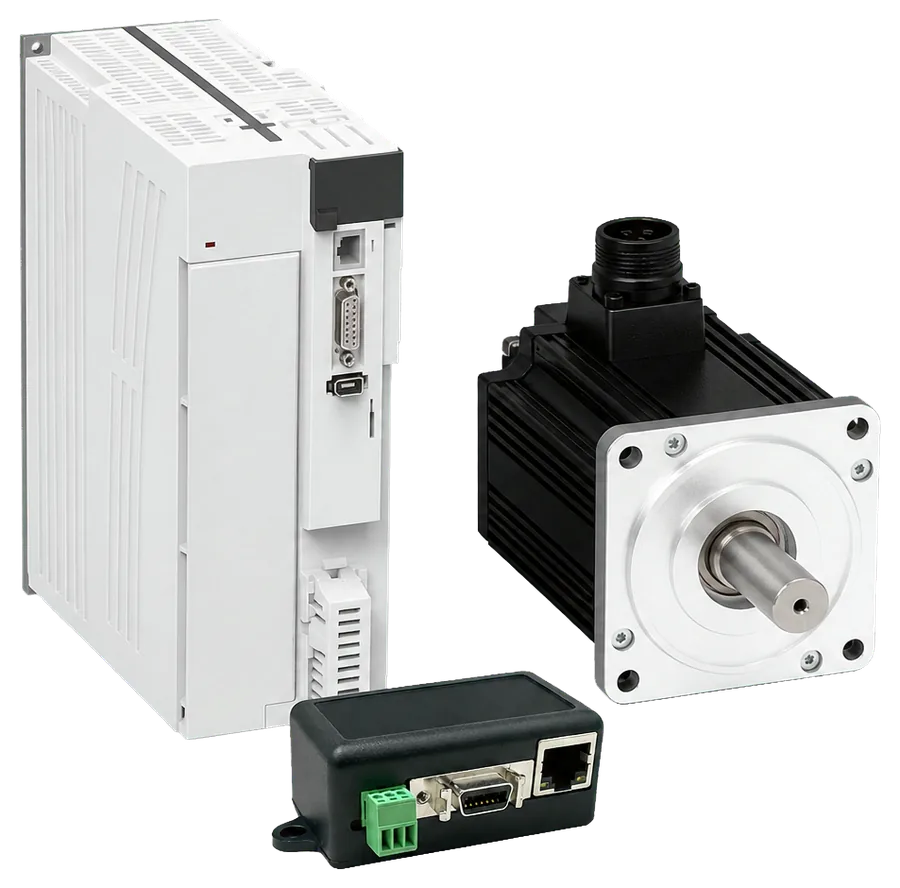

YD-1 外挂伺服控制系统
采用轴卡控制器与伺服驱动器分体架构，由匹配的伺服驱动器、伺服电机和 YD‑1 轴卡控制器组成整套控制方案。
- 配置灵活，便于按机床和转台需求匹配
- 支持第四轴或第五轴定角度定位
- 适合多品牌老机床与存量设备升级
一句话说明
意岱精密是一家机床外挂四五轴伺服方案供应商。我们提供伺服驱动器、伺服电机、轴卡控制器及机床接口评估，帮助三轴机床实现第四轴或第五轴分度加工。
了解工作原理 →核心产品
两代产品，对应不同改造需求
均服务于三轴机床外挂第四轴或第五轴分度改造，区别主要在控制器与驱动器的集成方式。
02
第二代一体化

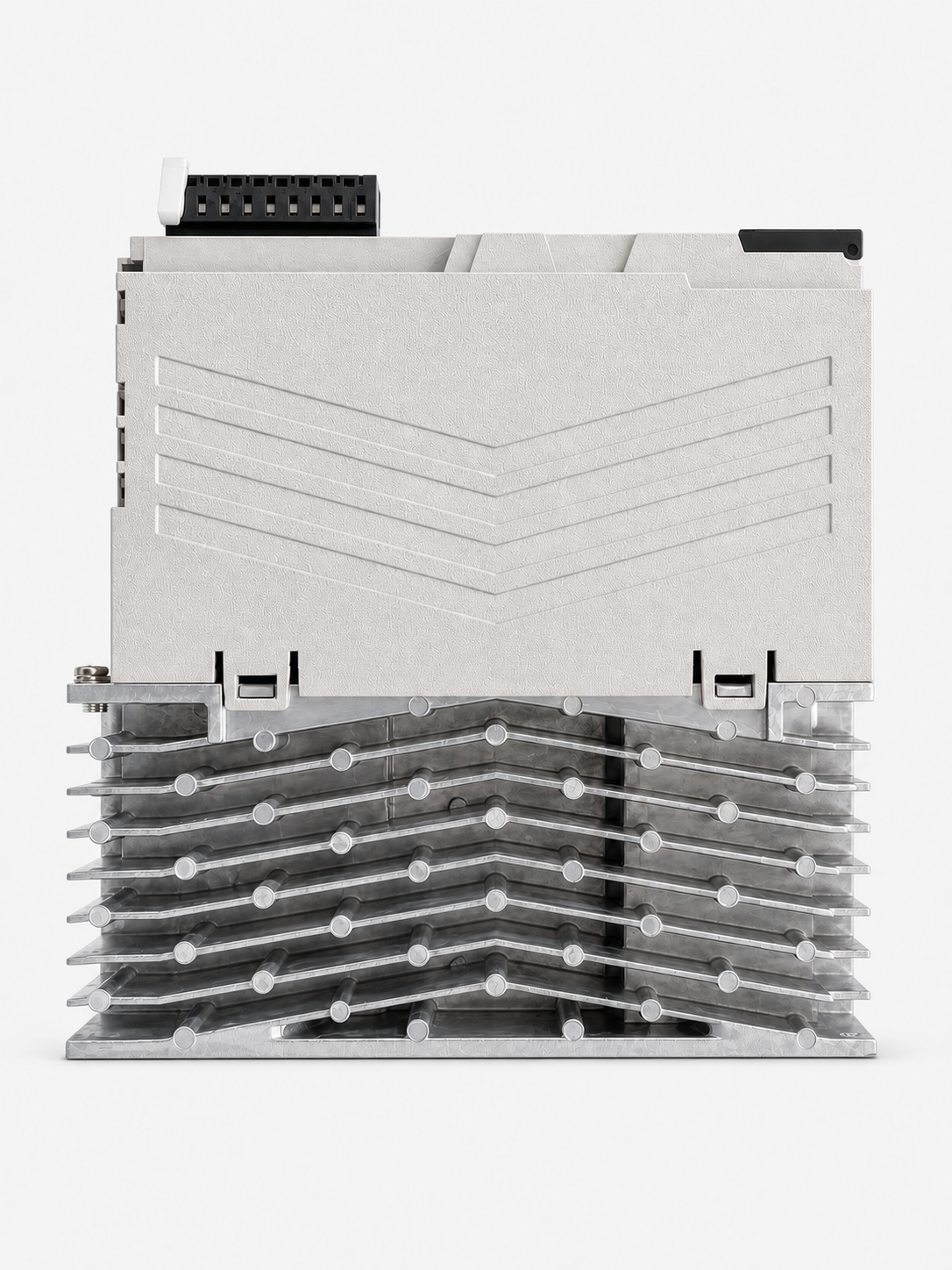

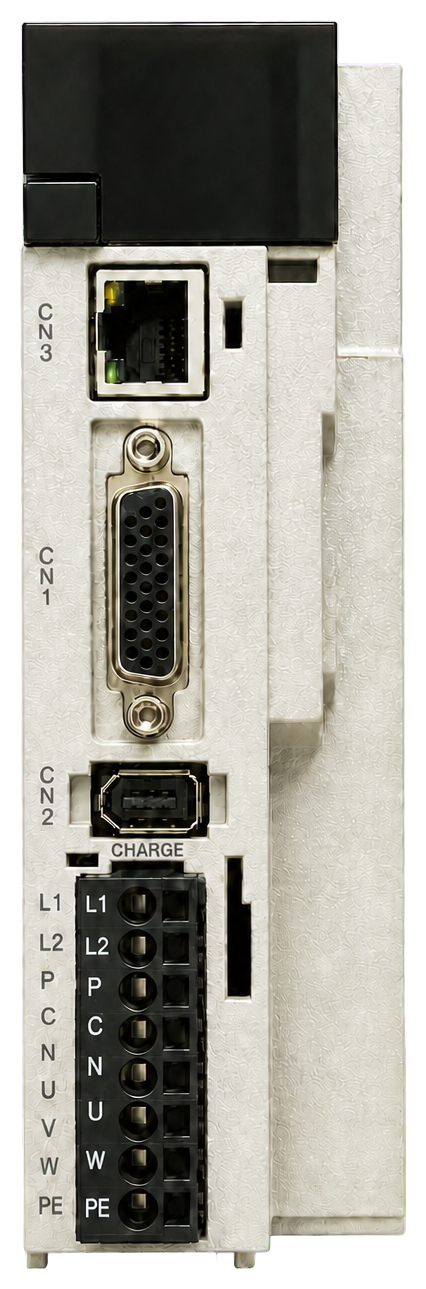

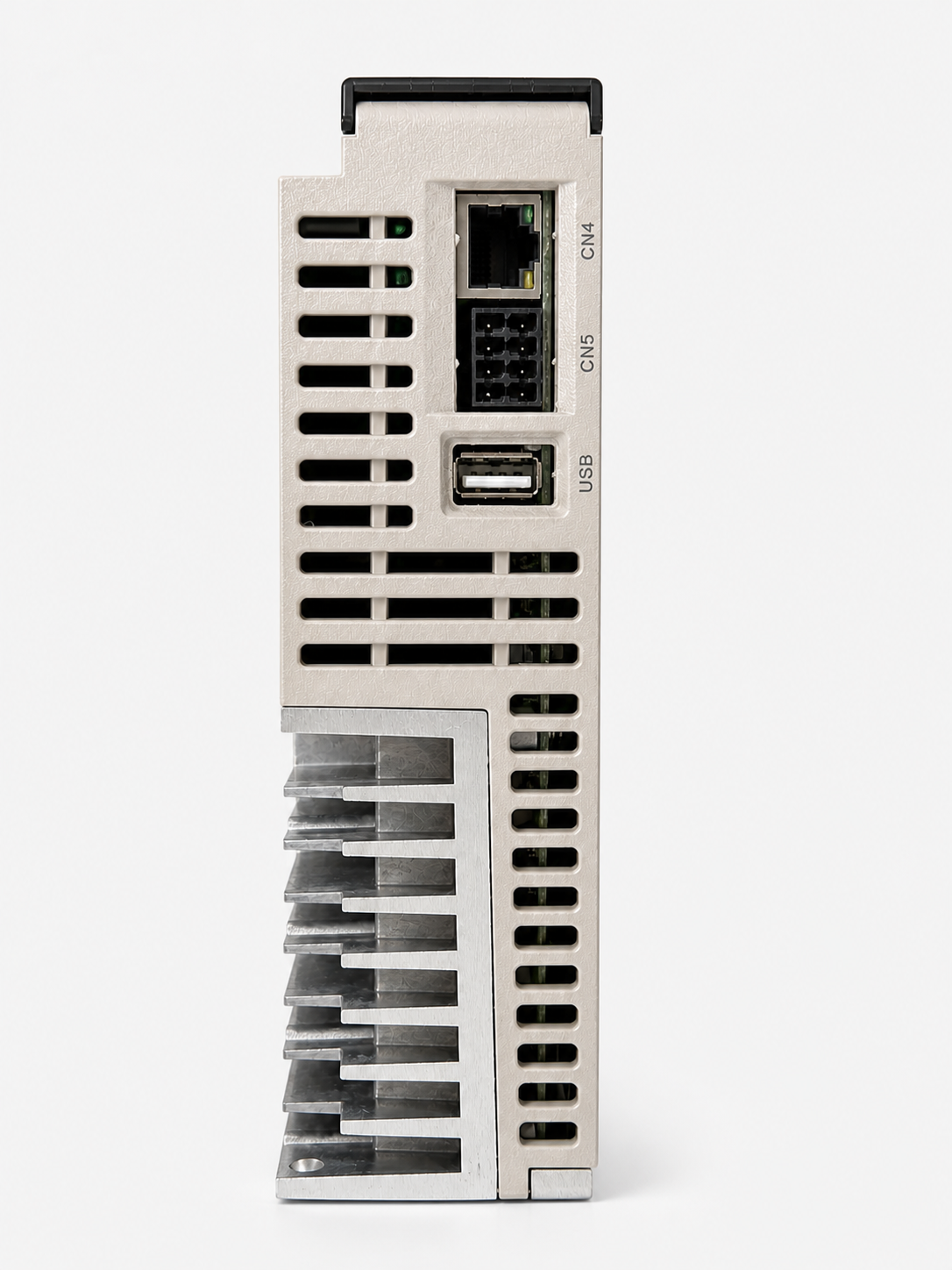

CSD700 控制驱动一体机
把轴卡控制器和伺服驱动器集成到一台设备中，减少分立部件与电柜布线，支持 400W—1kW 伺服功率段。
- 轴卡控制与伺服驱动一体化
- 支持外挂第四轴或第五轴配置
- 适合希望缩小电柜占用的项目
项目流程
不是卖一台控制器，而是完成一套可落地的配套
从机床资料核对开始，把控制器、驱动器、电机、接口信号和安全联锁作为一个项目评估。
核对机床
确认数控系统完整型号、版本、手轮、电柜和可用接口。
明确工艺
确认3+1或3+2定位、工件尺寸、负载、角度和节拍。
选择架构
根据功率、电柜空间与接口条件选择YD-1或CSD700。
集成调试
联调分度指令、到位、夹紧、报警与加工许可等信号。

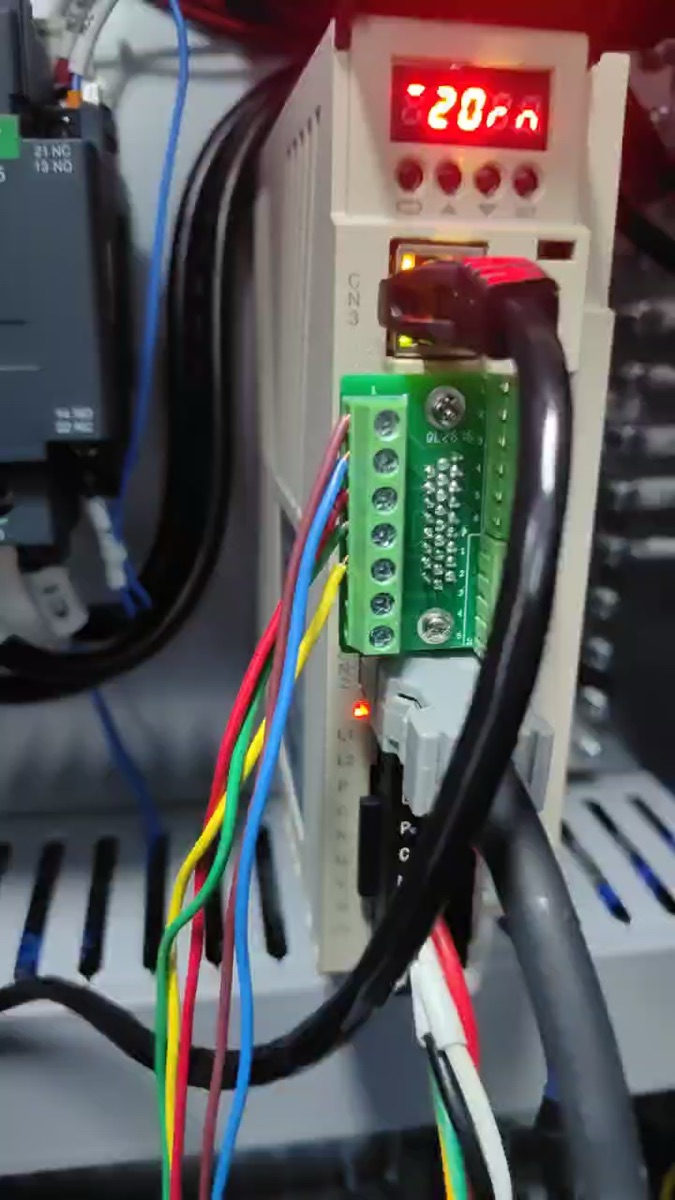

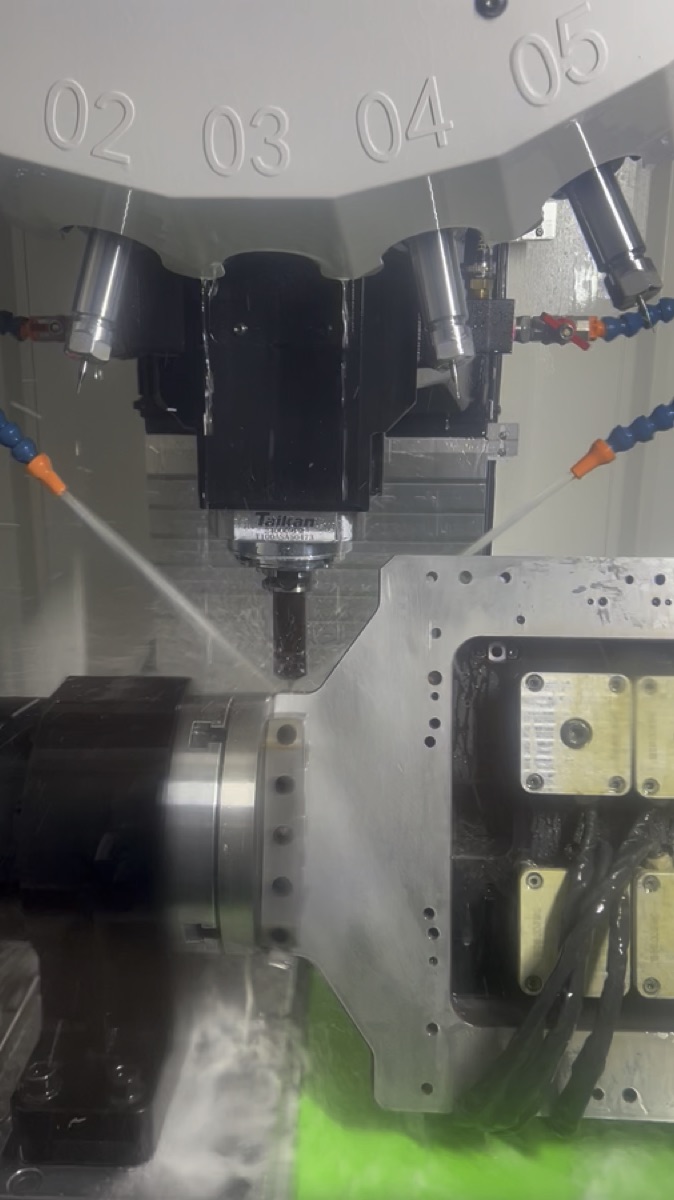

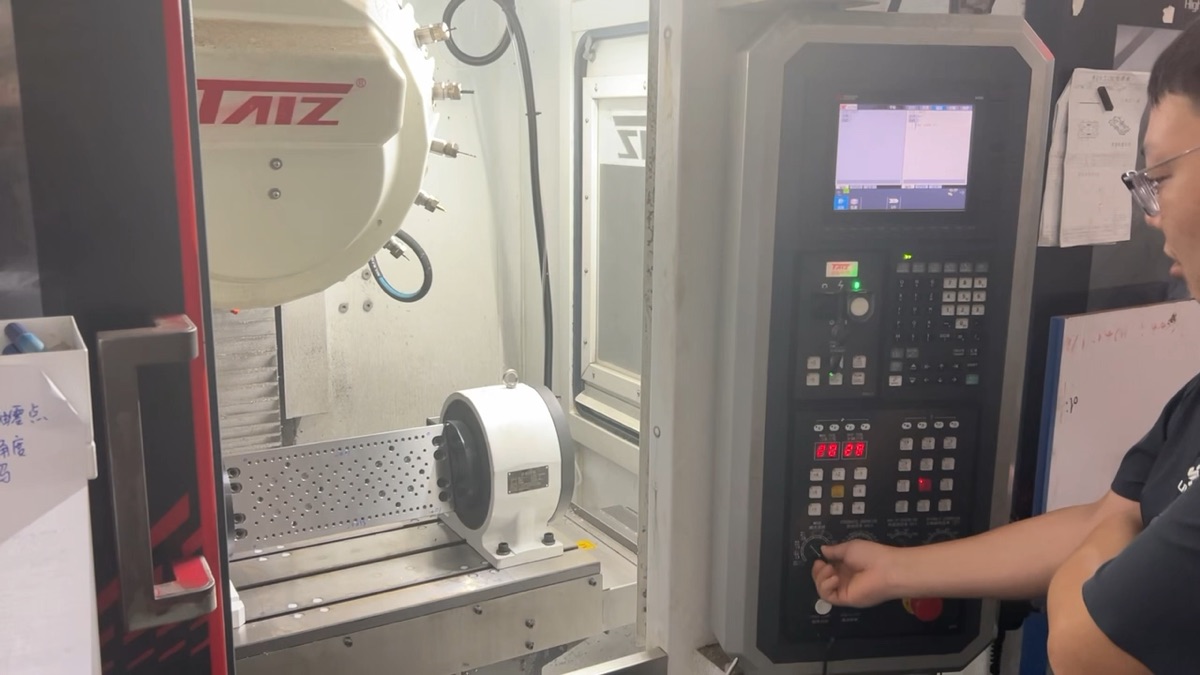

案例实拍
查看全部案例真实安装、调试与加工现场
从电柜接线、机床面板调试到转台定位加工，用现场照片和视频说明外挂轴方案如何落地。
系统兼容
查看详细兼容性说明 →支持评估四类主流数控系统
同一品牌不同系列、软件版本和机床厂PLC逻辑可能不同，必须以完整资料核对结果为准。
适用工艺
适合分度定位，不夸大成同步联动
外挂方案主要解决固定角度转位后的加工需求。若切削时旋转轴必须与XYZ同步运动，应评估原生联动轴或专用多轴机床。
多面铣削与钻孔
圆周孔与径向孔
侧面特征加工
固定角度攻牙
减少重复装夹
存量三轴机床升级
技术中心
进入技术中心 →把客户真正关心的问题讲清楚
围绕机床外挂轴原理、产品选型、系统兼容和应用边界，持续整理来自项目现场的技术经验。
常见问题
客户最关心的四个问题
什么是机床外挂四轴 / 五轴伺服方案？
在不把外挂轴作为数控系统原生联动轴的前提下，通过独立轴卡控制器、伺服驱动器和伺服电机控制旋转轴完成定角度分度。它适合3+1或3+2定位加工，不等同于四轴或五轴同步联动。
发那科和三菱机床可以使用原机手轮吗？
部分兼容配置可以保留机床原有手轮控制外挂轴，但必须核对完整数控型号、软件版本、变量权限、通信资源及机床厂PLC逻辑后确认。
兄弟机和西门子系统怎么手动控制外挂轴？
兄弟机和西门子项目通常需要增加独立电子手轮，用于回零、调机和手动定位；自动加工时仍由程序调用目标角度。
YD-1和CSD700怎么选？
YD-1采用轴卡控制器与伺服驱动器分体架构，伺服功率不设固定范围，可按项目灵活选配；CSD700把轴卡控制和伺服驱动集成在一台设备内，支持400W—1kW，结构更紧凑。最终根据电柜空间、功率、接口和改造范围选择。
先评估，再选型
把机床型号和工件需求发给我们
提供数控系统型号、软件版本、控制面板、电柜接口和工件信息，我们协助判断能否保留原手轮、适合 YD‑1 还是 CSD700，以及需要哪种控制接口。
